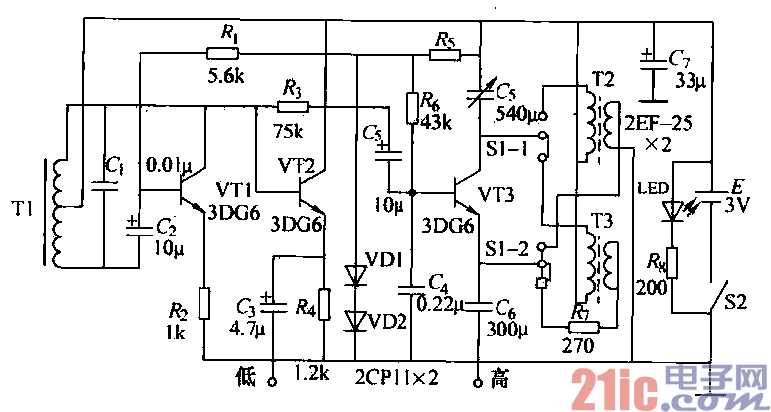

所示為信號發生器的電路原理圈，本儀器是調試修理各種收、錄、擴音機和其他放大器的專

用儀器，有多種信號輸出。經調幅

后的高頻信號連續可調，并配有輸

出插孔。外型小巧，攜帶方便，是

電子愛好者不可缺少的實用儀器。

有輸出電纜一支，供測量使用。電

源使用五號電池二節。

? (1)技術指標

? 1)中頻：465kHz;

? 2)中波：450—1700kHz;

? 3)短波：3. 5～13. SMHz;

? 4)音頻：1000Hz;

5)外型尺寸；122mmX 82mm×40mm;

電源電壓：直流3V（S號電池二節）。
