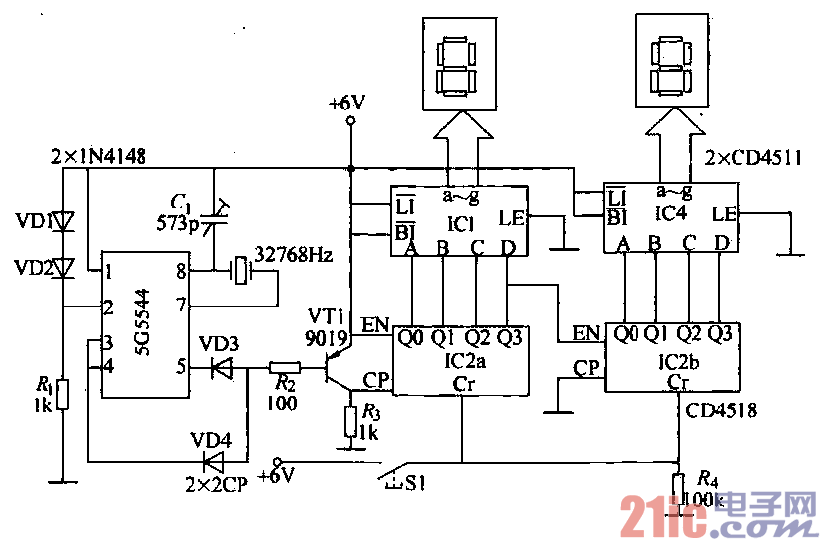

數字秒表電路如圖所示。圖中的5G5544 (ICl)是一塊石英鐘集成電路，在電路中作為秒信號

發生器使用。5G5544從③、⑤

腳輸出周期為2s的脈沖，經由

VD3、VD4和VT1組成的非邏

輯電平轉換電路后，可得到秒

信號的輸出。CD4518 (102)內

部封裝有兩個相同的十進制計

數器，所以可形成二位計數，

如果需要更多位的計數，可以

進行多級級聯。

??? CD4511(IC3、IC4)是

BCD-7段譯碼／驅動集成電路，

它將十進制計數器輸出的BCD

碼譯成筆畫碼并驅動LED數碼

顯示器顯示所計秒數。隨著秒

信號的不斷加入，共陰極LED

數碼顯示器會不斷顯示出計數

的穢數。

??? Sl是清零開關，當按下Sl時．CD4 518的Cr端便可得到一個正脈沖，使電路清零。因?yàn)?G5544集成

電路的工作電壓為1. 2～2V，所以需經VD1、VD2降壓后向其提供工作電源。
