模擬電路高頻電路

高頻壓控振蕩電路

高頻壓控振蕩電路
提問者：hu_wfllll1 地點：- 瀏覽次數：818 提問時間：10-25 21:13
我有更好的答案
提 交
1條回答
hzmbs2016 10-31 23:36

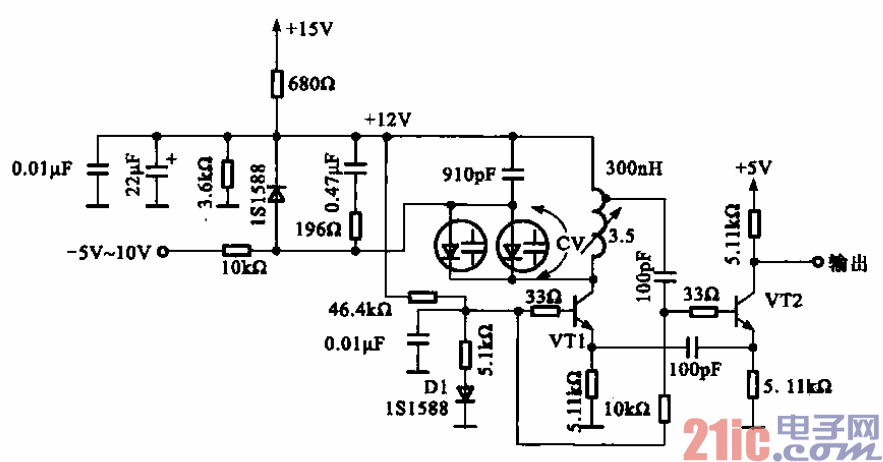

所示為高頻壓控振蕩電路，該振蕩器主要是由變?nèi)荻O管諧振電路、放大器和電源供電電路

構成的，用于高頻信號產生電路．

??? 振蕩電路是由LC諧振電路和晶體管VTI構成的，LC諧振電路中的可變電容器是由變?nèi)荻O管的結

電容實現的，因而改變加到電容二極管上的反向偏壓（-5～10 V）就可以改變二極管的結電容，也就改變

了電路的振蕩頻率，因而被稱為壓控振蕩器，振蕩信號由VT2放大后從集電極輸出。
