順絡功率電感SWPA系列產品介紹及應用

2018-06-07

深圳順絡電子股份有限公司打破傳統功率電感的設計結構及傳統的制作工藝，研發出一系列真正實現了高性能、低功耗、小型化、低成本、全自動生產的SWPA系列功率電感產品。

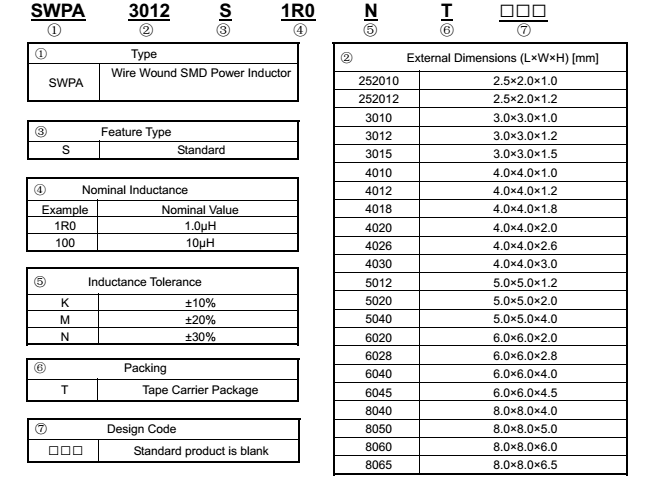

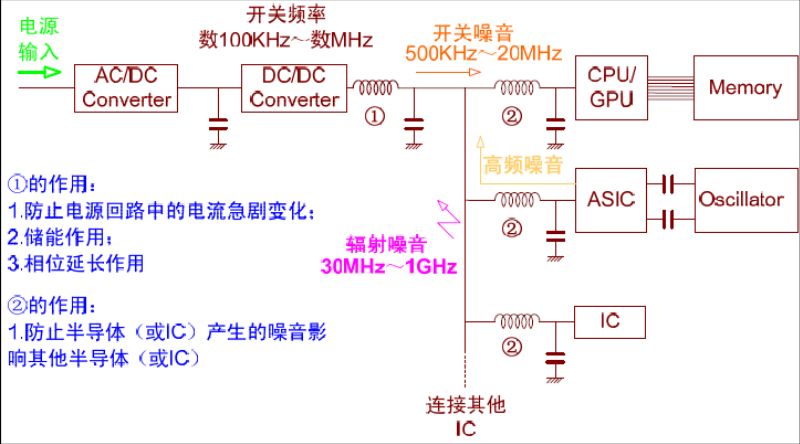

如今各類終端電子產品的高性能化、低價格化發展趨勢越來越明顯，使用在電源回路中的功率電感的成本問題也越來越來突出。以TV為例，隨著全球低背TV市場快速的擴大，高性能化、低價格化也越來越受到TV制造商的關注。而高性能化的實現，使得在輸入輸出、圖像處理和信息處理等電路中使用的IC數量也在增加，這就導致每個IC供電電源也在迅速地增加。其中，高價多層基板的使用，電源裝載數的增加伴隨的電路面積的擴大成為薄型電視成本難以下降的主要原因。而作為DC-DC轉換器的主要零部件——功率電感，單機用量一般都需要3-5pcs，是占用線路板面積的主要部件之一。為此，大電流、低DCR、小型化、低成本，減小PCB線路板占用面積的功率電感的要求變得越來越急促。

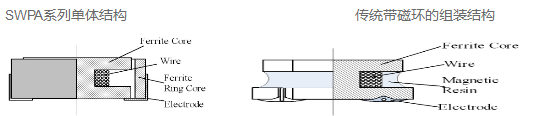

一、獨特的單體結構

二、高性能，低功耗，省空間

SWPA系列產品具有低直流電阻和額定電流高的卓越性能。

1.無磁環的單體結構，能充分利用空間；
2.磁性膠水全封閉結構使產品漏磁少，較少圈數的線圈可得到較大的電感量，直流電阻變小。從而最有效的實現低功耗。
3.同尺寸情況下，比傳統電感的額定電流高40%，因而，同等特性要求的情況下，能大大節省PCB空間。
4.鐵氧體磁芯上的電鍍電極剝離強度高，耐機械沖擊能力強。
5.磁性樹脂膠水涂敷結構有效地降低了通常功率電感工作時產生的蜂鳴聲。

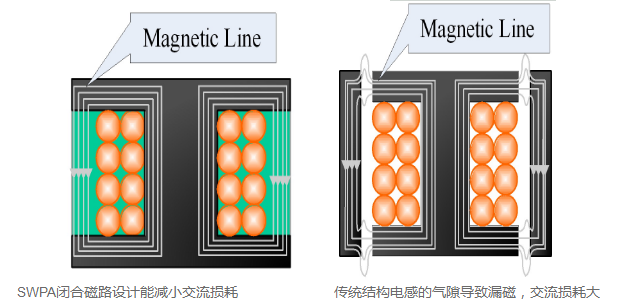

6. 閉合磁路結構設計，減少漏磁，抗電磁干擾能力強。

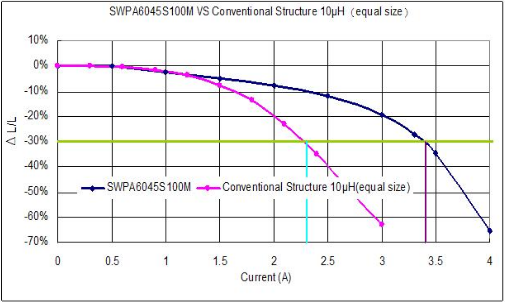

以下是同等尺寸和傳統電感直流重疊電流特性的實測對比：
