說明

電感感測是一種遙控的、短程感測技術，此項技術能夠在灰塵、污垢、油和潮濕環境中實現導體目標的低成本、高分辨率感測，這使得它在惡劣環境中非常可靠。通過使用可在印刷電路板 (PCB) 上被創建為一個感測元件的線圈，LDC1000 可實現超低成本系統解決方案。

電感感測技術可實現線性/角位置、位移、運動、壓縮、振動、金屬成分以及市面上包括汽車、消費類、計 算機、工業用、醫療用和通信應用在內的很多其它應用的高精度測量。 電感感測以低于其它競爭對手解決方案的成本提供更佳的性能和可靠性。

LDC1000 是世界上第一個電感數字轉換器，從而在一個低功耗、小封裝尺寸解決方案內提供電感感測的優 勢。 此產品采用一個小外形尺寸無引線 (SON)-16 封裝，并且提供了幾種運行模式。 一個串行外設接口(SPI) 簡化了到微控制器 (MCU) 的連接。

應用范圍

? 電傳線控系統

? 輪齒計數

? 流量計

? 按鈕開關

? 筆記本電腦

? 游戲控制器

? 多功能打印機

? 數碼照相機

? 醫療設備

優勢：
? 更高的分辨率：可通過 16 位共振阻抗及 24 位電感值，在位置傳感應用中實現亞微米級分辨率；
?更高的可靠性：提供非接觸傳感技術避免受油污塵土等非導電污染物的影響，可延長設備使用壽命；
?更高的靈活性：允許傳感器遠離電子產品安放，處于 PCB 無法安放的位置；
?更低的系統成本：采用低成本傳感器及傳導目標，無需磁體；
?無限可能性：支持壓縮的金屬薄片或導電油墨目標，可為創造性創新系統設計帶來無限可能；
?更低的系統功耗：標準工作時功耗不足 8.5mW，待機模式下功耗不足 1.25mW。

特點：
? 無磁體操作
? 亞微米高精度
? 可調感測范圍（通過線圈設計實現）
? 更低的系統成本
? 遠程傳感器放置（從惡劣環境中將 LDC 去耦合）
? 高耐久性（借助于遙控操作）
? 對于環境干擾的不敏感性（諸如污垢、灰塵、水、 油）

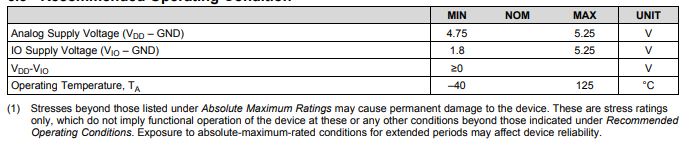

規格參數：

? 電源電壓，模擬：4.75V 至 5.25V

? 電源電壓，IO：1.8V 至 5.25V

? 電源電流（無 LC 諧振回路）：1.7mA

? Rp 分辨率：16 位

? L 分辨率：24 位

? LC 頻率范圍：5kHz 至 5MHz
