產品詳情

AD603是一款低噪聲、電壓控制型放大器，用于射頻(RF)和中頻(IF)自動增益控制(AGC)系統。它提供精確的引腳可選增益，90 MHz帶寬時增益范圍為?11 dB至+31 dB，9 MHz帶寬時增益范圍為+9 dB至+51 dB。用一個外部電阻便可獲得任何中間增益范圍。折合到輸入的噪聲譜密度僅為1.3 nV/√Hz，采用推薦的±5 V電源時功耗為125 mW。

增益以dB為線性，經過精密校準，而且不隨溫度和電源電壓而變化。增益由高阻抗(50 MΩ)、低偏置(200 nA)差分輸入控制；比例因子為25 mV/dB，因此僅需要1 V的增益控制電壓就能覆蓋增益范圍的中間40 dB。無論選擇何種范圍，均提供1 dB的超量程和欠量程。對于40 dB變化，增益控制響應時間不到1 μs。

差分增益控制接口允許使用差分或單端正或單端負控制電壓?？蓪?shù)個這種放大器級聯起來，由其增益控制增益偏置以優化系統信噪比(SNR)。

AD603可以驅動低至100 Ω的負載阻抗，且失真較低。對于采用5 pF分流的500 Ω負載，10 MHz時，±1 V正弦輸出的總諧波失真通常為?60 dBc。進入500 Ω負載的峰值額定輸出為±2.5 V（最小值）。

AD603采用專有的專利電路結構X-AMP?。X-AMP含有0 dB至-42.14 dB可變衰減器，后接固定增益放大器。由于存在衰減器，放大器永遠不必處理較大輸入，并且可以用負反饋來定義其（固定）增益和動態性能。衰減器具有經激光調整至±3%的100 Ω輸入電阻，且包含7級R-2R梯形網絡，使觸點之間的衰減為6.021 dB。利用專有插值技術，可提供以dB為單位的線性連續增益控制功能。

AD603的工作溫度范圍為?40°C至+85°C。

應用

  射頻/中頻AGC放大器

  視頻增益控制

  模數范圍擴展

  信號測量

優勢和特點

  線性dB增益控制

  引腳可編程增益范圍?11 dB至+31 dB(90 MHz帶寬) 9 dB至51 dB(9 MHz帶寬)

  所有中間范圍(例如?1 dB至+41 dB，帶寬：30 MHz)

  帶寬與可變?cè)鲆鏌o關

  輸入噪聲譜密度：1.3 nV/√Hz

  增益精度：±0.5 dB(典型值)

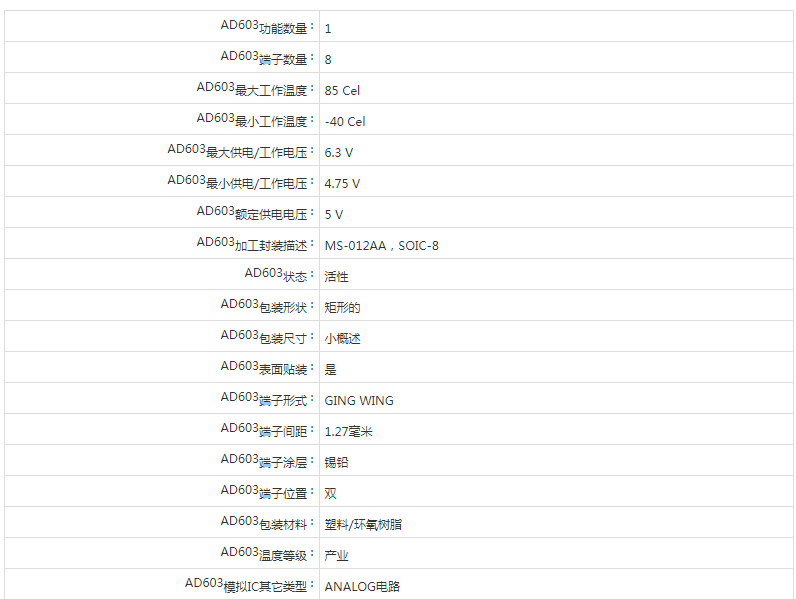

極限參數：

• 電源電壓Vs：±7.5V；

• 輸入信號幅度VINP：+2V；

• 增益控制端電壓GNEG和GPOS：±Vs；

• 功耗：400mW；

• 工作溫度范圍：AD603A：-40℃～85℃； AD603S：-55℃～+125℃；

• 存儲溫度：-65℃～150℃
