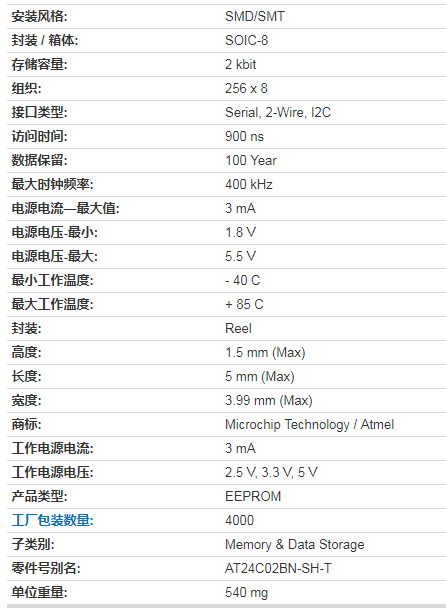

該AT24C02B提供2048位的串行電可擦除和可編程只讀組織為256個字的每個字節8位存儲器(EEPROM) 。該裝置是用于許多工業和商業應用優化的,其中低功率和低電壓操作是必不可少的。該AT24C02B可在節省空間8引腳PDIP , 8引腳SOIC JEDEC , 8引腳超薄迷你地圖( MLP 2×3 ),5-leadSOT23封裝, 8引腳TSSOP和8球dBGA2封裝,通過一個兩線訪問串行接口。此外, AT24C02B是1.8V可( 1.8V至5.5V )版本。
?。?)低電壓和標準電壓工作
– 1.8 (VCC= 1.8V至5.5V )
?。?)內部分為256 ×8 ( 2K )
?。?)兩線串行接口
(4)施密特觸發器濾波輸入抑制噪聲
?。?)雙向數據傳輸協議
?。?)1兆赫( 5V ) , 400千赫( 1.8V , 2.5V , 2.7V )兼容
?。?)寫保護引腳用于硬件數據保護
?。?)8字節( 2K )寫模式
?。?)允許頁面局部寫入
(10)自定時寫周期( 5 ms以下)
?。?1)高可靠性
- 耐力: 100萬次擦寫循環
- 數據保存:100年
(12)8引腳PDIP , 8引腳SOIC JEDEC , 8引腳超薄迷你地圖( MLP 2×3 ) , 5引腳SOT23封裝,
8引腳TSSOP和8球dBGA2包
?。?3)無鉛/無鹵
?。?4)可在汽車
?。?5)模具銷售:晶圓形式和編帶和卷軸
AT24C02BN-SH-T 引腳圖
AT24C02BN-SH-T 引腳圖
AT24C02BN-SH-T 引腳圖
AT24C02BN-SH-T 引腳圖
AT24C02BN-SH-T 引腳圖
AT24C02BN-SH-T 封裝圖
AT24C02BN-SH-T 封裝圖
AT24C02BN-SH-T 封裝圖
AT24C02BN-SH-T 封裝圖
AT24C02BN-SH-T 封裝圖
AT24C02BN-SH-T電路圖
