    ADG5408

    購買收藏
    高壓防閂鎖型8通道多路復用器

    制造商:ADI/AD

    產品信息

    The ADG5408/ADG5409 are monolithic CMOS analog multiplexers comprising eight single channels and four differential channels, respectively. The ADG5408 switches one of eight inputs to a common output, as determined by the 3-bit binary address lines, A0, A1, and A2. The ADG5409 switches one of four differential inputs to a common differential output, as determined by the 2-bit binary address lines, A0 and A1. An EN input on both devices enables or disables the device. When EN is disabled, all channels switch off. The on-resistance profile is very flat over the full analog input range, which ensures good linearity and low distortion when switching audio signals. High switching speed also makes the parts suitable for video signal switching. Each switch conducts equally well in both directions when on, and each switch has an input signal range that extends to the power supplies. In the off condition, signal levels up to the supplies are blocked. The ADG5408/ADG5409 do not have VL pins; rather, the logic power supply is generated internally by an on-chip voltage generator.

    優勢特點

    優勢和特點

      防閂鎖

      8 kV HBM ESD額定值

      低導通電阻:13.5 Ω

      ±9 V至±22 V雙電源供電

      9 V至40 V單電源供電

      最大額定電源電壓:48 V

      額定電壓范圍:±15 V、±20 V、+12V和+36V

      VSS< 至VDD<模擬信號范圍

      通過汽車應用認證

    ADG5408-EP 支持防務和航空航天應用(AQEC標準)

      下載ADG5408-EP數據手冊 (pdf)

      軍用溫度范圍:–55°C至+125°C

      受控制造基線

      唯一封裝/測試廠

      唯一制造廠

      增強型產品變更通知

      認證數據可應要求提供

      V62/16607 DSCC圖紙?zhí)?/p>

    產品詳情

    ADG5408/ADG5409均為單芯片CMOS模擬多路復用器,分別內置8個單通道和4個差分通道。ADG5408根據3位二進制地址線A0、A1和A2所確定的地址,將8路輸入之一切換至公共輸出。ADG5409根據2位二進制地址線A0和A1所確定的地址,將4路差分輸入之一切換至公共差分輸出。

    兩款器件均提供EN輸入,用來使能或禁用器件。EN禁用時,所有通道均關斷。導通電阻曲線在整個模擬輸入范圍都非常平坦,可確保開關音頻信號時擁有良好的線性度和低失真性能。同時高開關速度使這些器件適合視頻信號切換應用。

    當接通時,各開關在兩個方向的導電性能相同,輸入信號范圍可擴展至電源電壓范圍。在斷開條件下,達到電源電壓的信號電平被阻止。

    ADG5408/ADG5409沒有VL引腳;相反,邏輯電源由片內電壓發生器在內部產生。

    產品聚焦

      溝槽隔離可防止閂鎖。電介質溝道將P溝道與N溝道晶體管分開,保證即使在嚴重過壓狀況下,也不會發生閂鎖現象。

      低導通電阻 RON。

      雙電源供電。對于雙極性模擬信號應用,ADG5408/ADG5409可以采用高達±22 V的雙電源供電。

      單電源供電。對于雙極性模擬信號應用,ADG5408/ADG5409可以采用最高40V的單軌電源供電。

      3 V邏輯兼容數字輸入:VINH = 2.0 V, VINL = 0.8 V.

      無需 VL 邏輯電源。


    應用

      繼電器替代方案

      自動測試設備

      數據采集

      儀器儀表

      航空電子

      音頻和視頻開關

      通信系統

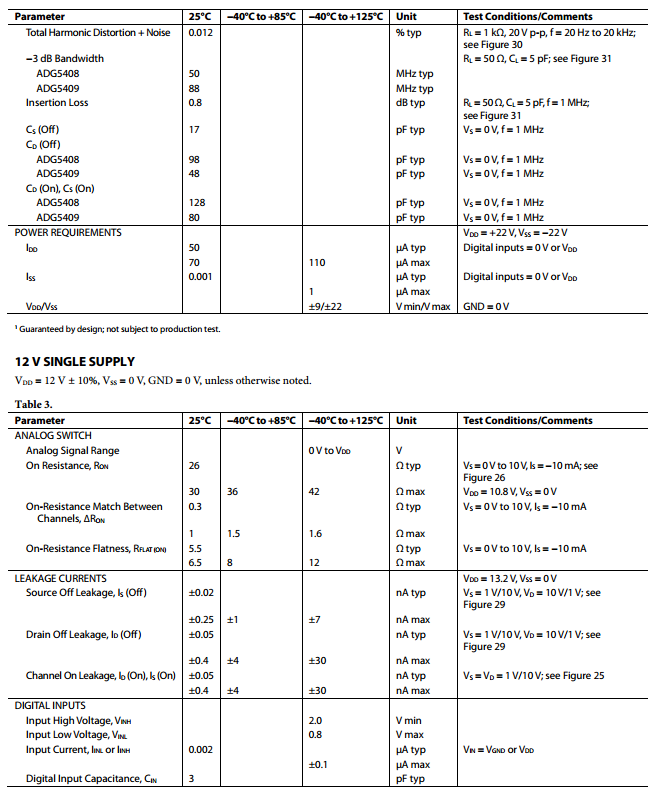

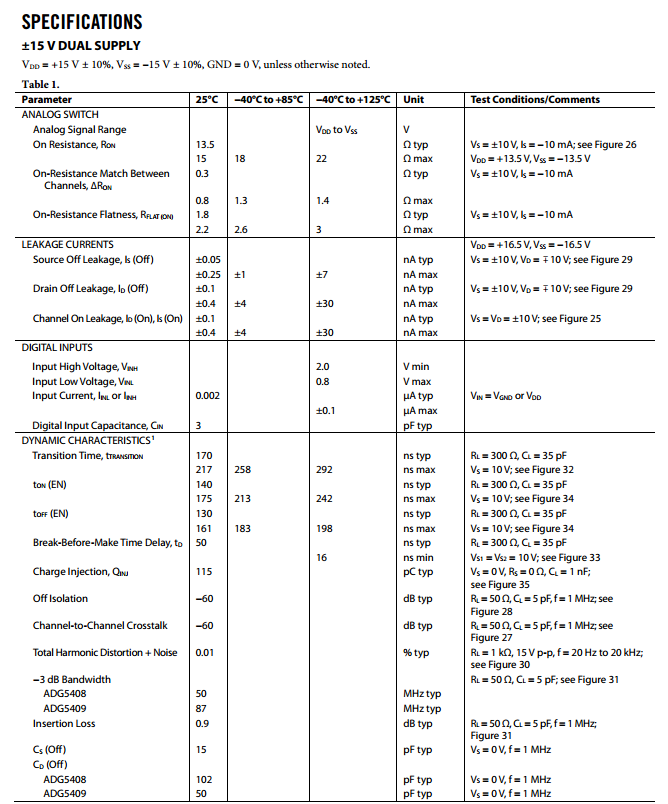

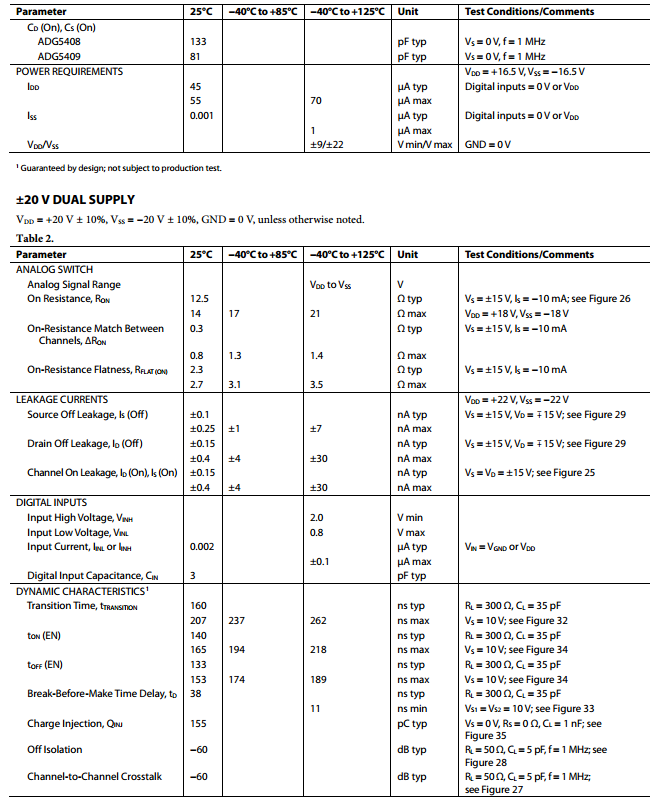

    規格參數
