    首頁產品索引AD9850

    AD9850

    購買收藏
    CMOS、125 MHz完整DDS頻率合成器

    制造商：ADI/AD

    中文數據手冊

    產品信息

    產品詳情

    AD9850是一款高度集成的器件，采用先進的DDS技術，內置一個高速、高性能數模轉換器和比較器，共同構成完整的數字可編程頻率合成器和時鐘發生器。以精密時鐘源作為基準時，AD9850能產生頻譜純凈的頻率/相位可編程、模擬輸出正弦波。該正弦波可以直接用作頻率源，或轉換為適合捷變時鐘發生器應用的方波。AD9850的創新型高速DDS內核提供一個32位頻率調諧字；對于125 MHz基準時鐘輸入，輸出調諧分辨率可以達到0.0291 Hz。AD9850的電路架構允許產生最高達到基準時鐘頻率一半（或62.5 MHz）的輸出頻率，而且輸出頻率能以最高每秒2300萬新頻率的速率發生數字式改變（異步）。該器件還提供五位數字控制相位調制，使其輸出能夠以180°、90°、45°、22.5°、11.25°及其任意組合的增量發生相移。AD9850還內置一個高速比較器，它經過配置可以接受DAC的（外部）濾波輸出，以產生低抖動方波輸出，這樣該器件便可用作捷變時鐘發生器。

    頻率調諧、控制和相位調制字均以并行字節或串行加載格式載入AD9850。并行加載格式由一個8位控制字（字節）的五次迭代加載組成，第一個字節控制相位調制、省電使能和加載格式，第二至第五個字節組成32位頻率調諧字。串行加載通過單個引腳上的40位串行數據流完成。AD9850完整DDS利用先進的CMOS技術提供這一突破性功能與性能，而功耗僅155 mW（+3.3 V電源）。

    AD9850采用節省空間的28引腳SSOP表面貼裝封裝，工作溫度范圍為–40°C至+85°C擴展工業溫度范圍。

    優勢特點

    優勢和特點

      125 MHz時鐘速率

      片內高性能DAC和高速比較器

      DAC SFDR > 50 dB (40 MHz AOUT)

      32位頻率調諧字

      簡化的控制接口：并行字節或串行加載格式

      相位調制能力

      3.3 V或5 V單電源供電

      低功耗：380 mW（125 MHz，5 V）155 mW（100 MHz，3.3 V）

      省電功能

      超小型28引腳SSOP封裝

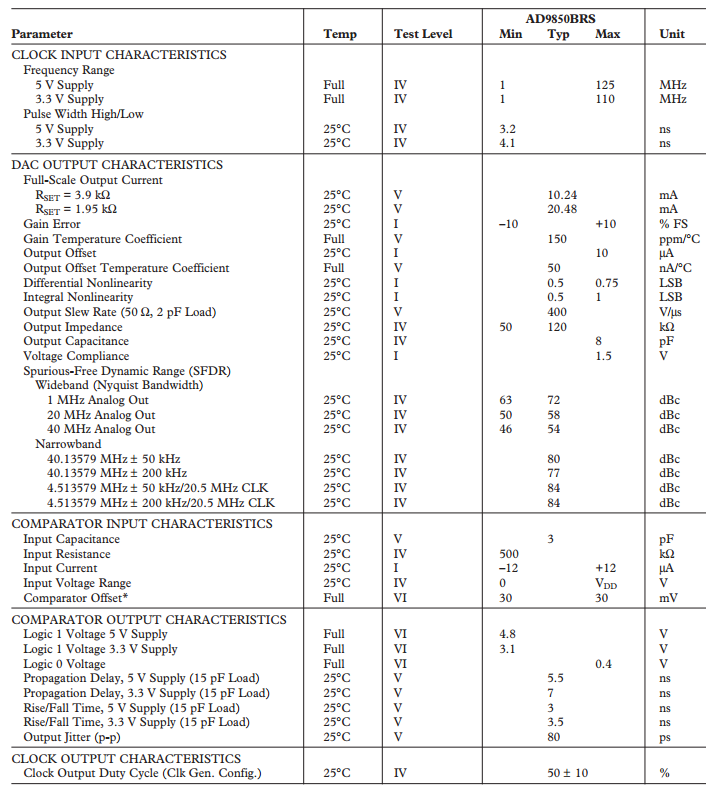

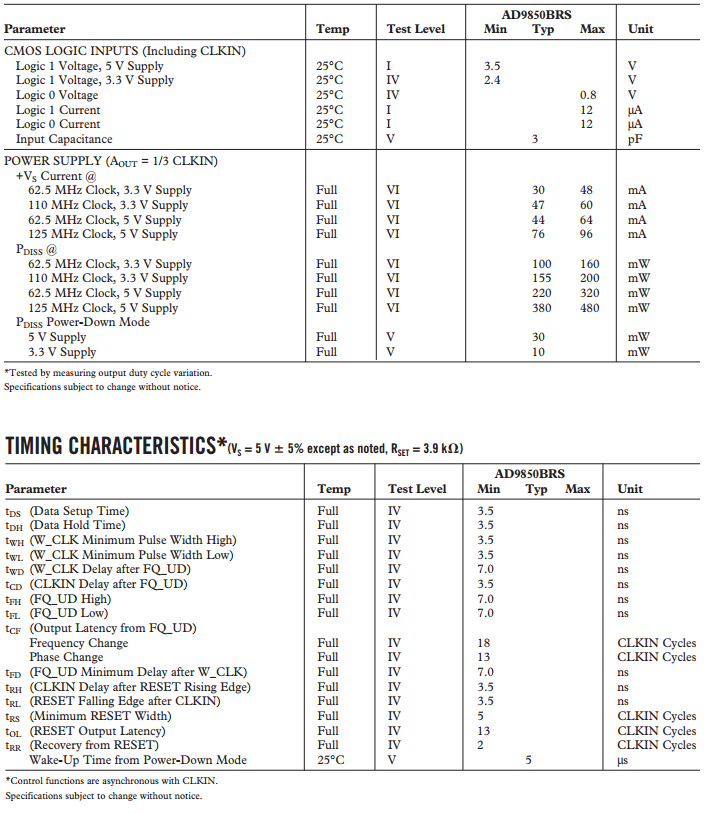

    規格參數



    電路圖、引腳圖和封裝圖

    技術資料

    標題類型大?。↘B）下載
    AN-769: Generating Multiple Clock Outputs from the AD9540 (Rev. 0)PDF130 點擊下載
    AN-939: Super-Nyquist Operation of the AD9912 Yields a High RF Output Signal (Rev. 0)PDF221 點擊下載
    AN-837: DDS-Based Clock Jitter Performance vs. DAC Reconstruction Filter Performance (Rev. 0)PDF313 點擊下載
    AN-621: Programming the AD9832/AD9835PDF202 點擊下載
    AN-557: An Experimenter's Project: (Rev. 0)PDF368 點擊下載
    AN-419: A Discrete, Low Phase Noise, 125 MHz Crystal Oscillator for the AD9850PDF101 點擊下載
