芯片公司：易能（easepower）
發布時間：2018-05-29
65W AC/AAC口PD智能功率分配(帶自休眠)快充充電器方案基于快充適配器協議芯片EDP3037，由芯片廠商易能微電子出品，EDP3037是為兩路AC口PD,QC快充適配器設計的一顆協議芯片。芯片集成了BC1.2 DCP、APPLE 2.4A,QC2.0/3.0 及 5V、9V、12V、15V、20V 完成的 PD2.0 協議；支持自動休眠功能，可過六級能效；支持功率智能分配：多 口插入時 C 口仍可保持快充，但會降功率分配給 A 口使用.保證任何時候都可帶足適配器功率；支持蘋果、HP、 DELL、華為、小米、任天堂等筆記本、平板、手機和游戲機快充，且兼容性優異；支持輸出過流點及輸出功 率可配置；支持過流、過壓/欠壓、短路保護功能。
◆PD，QC 快充電源適配器。
EDP3037 AC 口功率智能分配，PD,QC 快充協議 IC 方案，
外圍原件少. 支持 5V, 9V, 12V,15V, 20V 全電壓范圍 PD 協議，輸出功率可配置. AC 口是獨立的且功率 可智能分配，多口插入時 C 口仍可快充，同時降功率分配給 A 口使用.保證任何 時候都可帶足適配器功率. 支持休眠功能可過六級能效. 支持過壓/欠壓，過流， 短路等保護功能. 安全性高，可靠性好，生產簡單，是當前市面上唯一的雙口獨 立支持功率智能分配，可過六級能效的一款 PD、 QC 適配器協議芯片方案.
協議 IC 部分：
?支持 BC1.2 DCP, APPLE 2.4A， QC2.0/3.0, PD2.0 （5V / 9V / 12V / 15V / 20V）， 快充協議。
?AC 口輸出: A 口：支持 BC1.2 DCP / Apple 2.4A 協議 C 口：支持 BC1.2 DCP / Apple 2.4A / QC2.0 / QC3.0 / PD2.0 協議 （AC 獨立：當 AC 口同時插入時，C 口仍保持快充）
?額定功率及過流點：(可配置 30W, 45W, 65W,100W 等)： 單獨 C 口插入: 65W PD 配置電流：5V/9V/12V/15V/20V 均為 3.25A PD 過流點： 5V/9V/12V/15V/20V 均為 3.50A QC 過流點：5V/3.4A, 12V/2.3A, 15V/1.8A 單獨 A 口插入: 15W (過流點：5V/3.4A) AC 口同時插入時，功率將智能分配： A 口額定功率為 15W, C 口仍可快充，但功率會下降 15W.
?支持芯片休眠，可過六級能效;
?輸出電壓：4.5 ~ 20V；
AC-DC 前端要求：
?額定輸出功率 65W（其它功率可適配）
?副邊反饋
?INPUT REF 電壓: 2.5V
? 過流，過壓/欠壓，短路保護
| 標準板規格書： | EDP3037 AC口功率智能分配，PD,QC快充協議芯片方案_v1.01_20180328.pdf |
| IC規格書： | EDP3037 DATASHEET V1.1.pdf |
| BOM List： | EDP3037_010_001(BOM).xls |
| Gerber： | PCB設計注意事項_v1.00_20171225.pdf |
| 電路圖： | EDP3037_010_001.pdf |

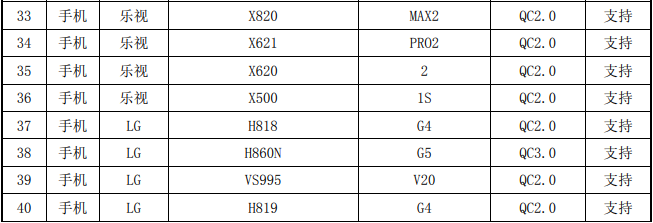

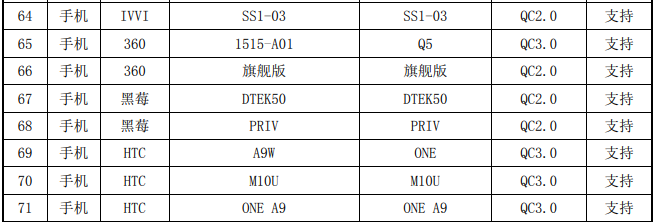

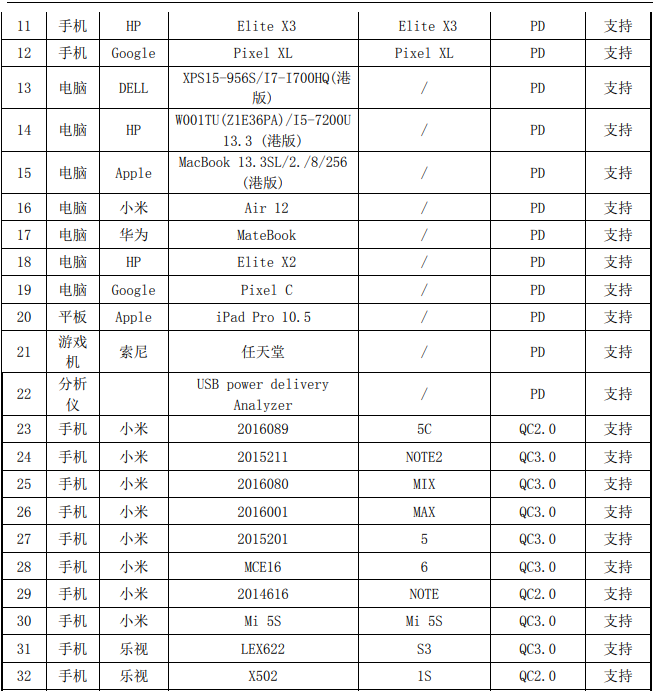

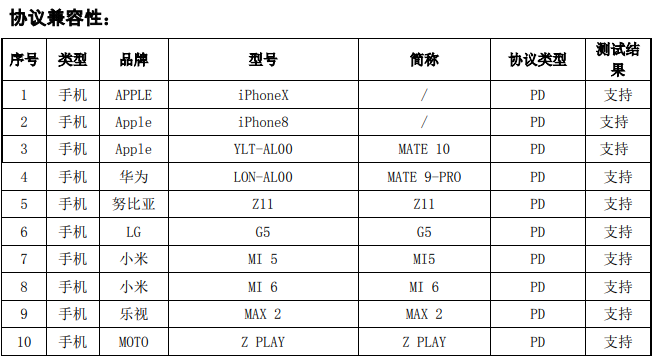

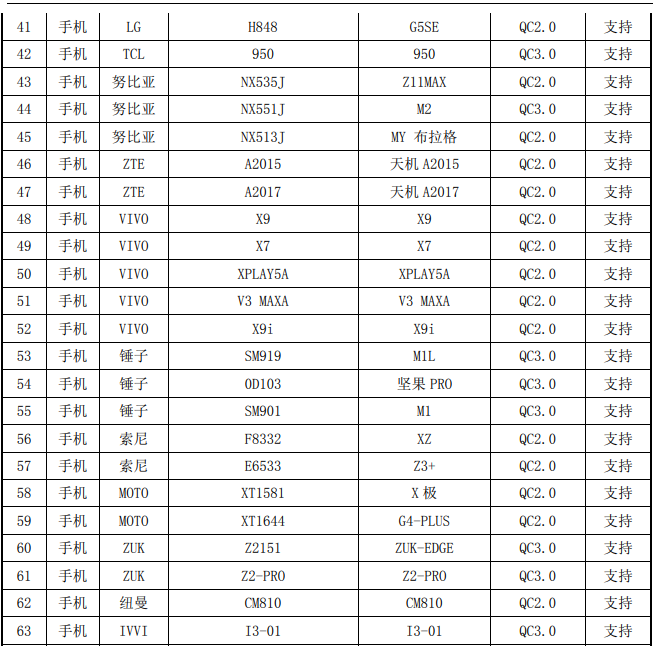

65W AC/AAC口PD智能功率分配(帶自休眠)快充充電器方案協議兼容性
