芯片公司：易能（easepower）
發布時間：2018-05-28
≧30W多節升降壓PD帶屏快充移動電源方案基于移動電源SOC芯片EDP3010PL，由芯片廠商易能微電子出品，EDP3010PL 是為帶屏幕顯示的 PD 移動電源設計的一顆電源管理 SOC 芯片，芯片應用無需增加額外的電路即 可實現完整的 PD 移動電源功能；芯片可以支持 ABC /AAC 等多種形式接口支持 36W、45W、 65W 和 100W 輸出 功率（可調），還支持外接單片機驅動顯示屏，顯示電量，電壓電流等信息。芯片內部集成了 PD2.0、QC2.0、 QC3.0、 BC1.2 DCP，APPLE 2.4A 快充協議，PD2.0 支持 5V,9V,12V,15V,20V 全范圍電壓；還集成了充放電 管理模塊，電池均衡模塊，電池高低溫保護，電池過充和過放保護，輸出過壓、欠壓、短路保護，電流過流 保護，適配器欠壓/過壓保護及電流自適應等多重安全保護功能；芯片支持升降壓控制功能。
◆ 多串 PD 快充移動電源
EDP3010PL: 多串帶屏 PD/QC 單芯片快充移動電源方案.
用一顆芯片完成了 DC-DC 升降 壓和快充協議，方案集成度高，外圍原件少，熱效率非常優秀. 最低效率超過 90%. 元件溫度 低于 70℃。 帶 188 LED 屏，可顯示電池電量，電壓，電流等信息. 采用兩節或 3 節電芯串 聯，支持 APPLE 2.4A, PD2.0， QC2.0/3.0 輸入輸出雙向快充協議. PD 支持 36W,45W,65W 和 100W 的輸入輸出功率(軟件配置). 測試了市場上幾乎所有 PD 協議設備，包括手機和筆記 本等，兼容性幾乎做到 100%.具有完善的電池充放電管理，獨立的鋰電保護電路，支持過壓/欠壓，過流，反向電流，短 路,高低溫保護燈功能. 安全性高，可靠性好，生產簡單，是當前市面上唯一一款單芯片且完美 支持升降壓模式連續不跳變的，帶屏顯的 PD/QC 快充移動電源方案.
? 支持 BC 1.2 DCP, PD2.0, QC2.0, QC3.0, APPLE 2.4A 快充協議, 兼容市面上幾乎所有 相關協議手機和設備;
? 支持5V,9V,12V,15V, 20V完整的PD2.0協議
? AABC 接口
? 兩串或三串電芯，支持電芯均衡
? 額定輸入功率 45W
? 額定輸出 45W 功率(功率可配置)
? 最低充放電效率高于 90%
? C 口雙向快充: 輸入時自動檢測插入，按鍵轉 輸出
? B 口和 C 口先插入的進行充電，后插入的無效
? C 口輸出對手機充電不反灌
? 插入任意一個口都支持快充，兩個及以上輸 出口都插入手機后退出快充，輸出電壓降到 5V；
? 輸入電流自適應
? 輸出電壓自適應
? NTC 檢測
? 188 LED 屏顯示電量，電壓或電流等信息
? 電芯電壓 4.20V, 4.30V,4.35V,4.40V 可配置
? 過流, 反向電流，過壓/欠壓，短路，高 低溫保護
| 標準板規格書： | EDP3010PL 多串帶屏，PD,QC單芯片快充移動電源方案_v1.00_20180321.pdf |
| IC規格書： | EDP3010PL DATASHEET_V1.0.pdf |
| BOM List： | EDP3010PL_010_001_BOM.xls |
| 參考LAYOUT Gerber： | PCB設計注意事項_v1.00_20171225.pdf |
| 電路圖： | EDP3010PL_010_001.pdf |

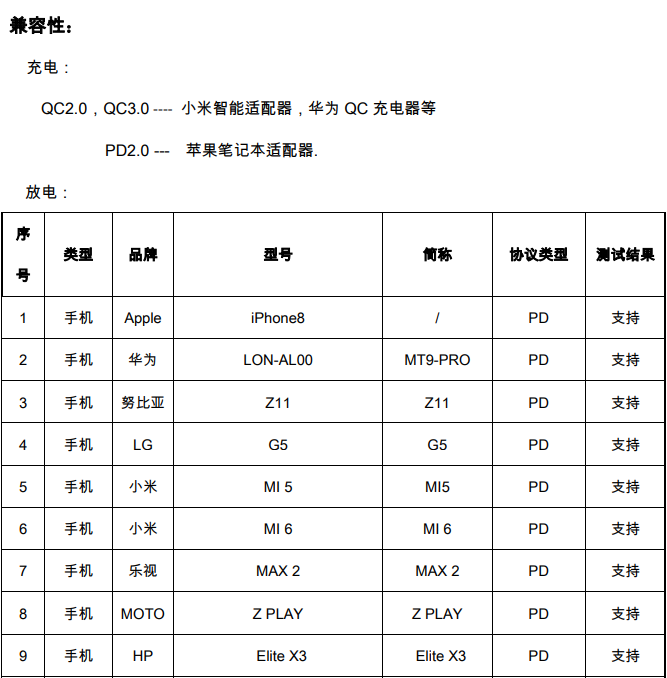

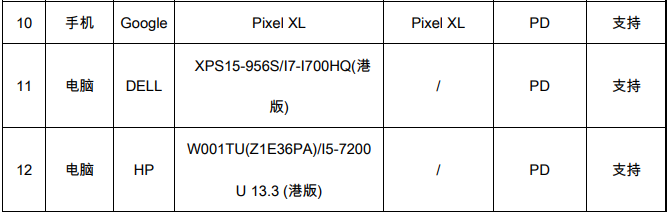

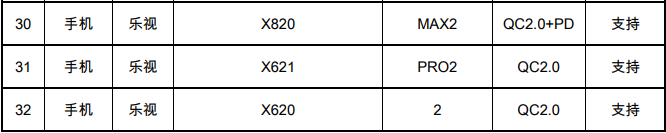

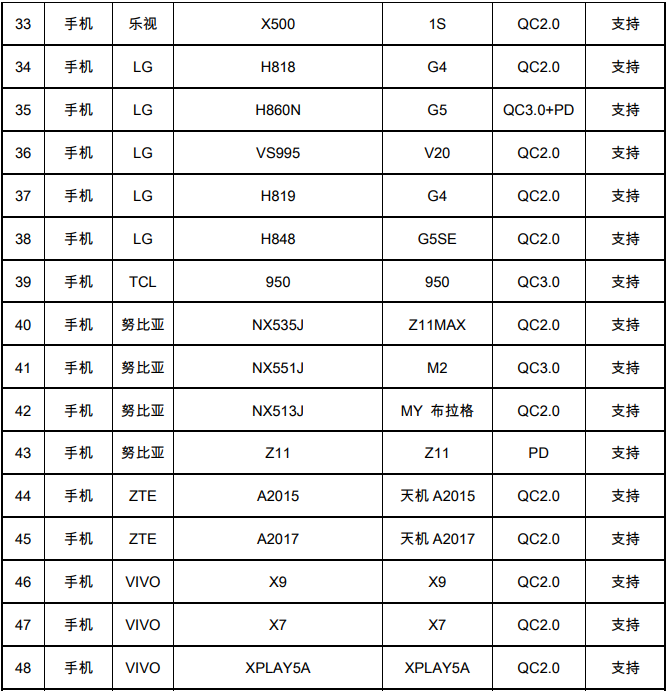

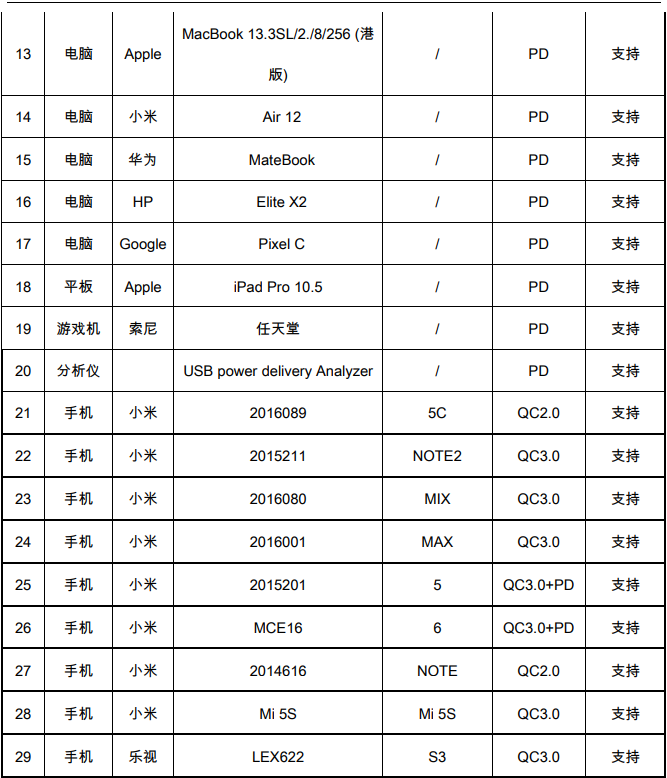

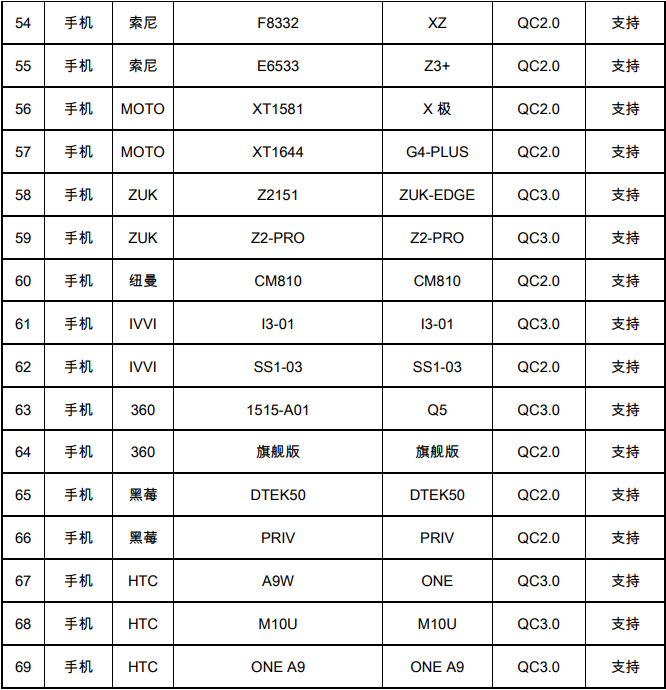

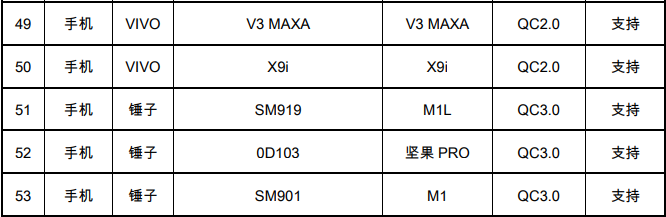

≧30W多節升降壓PD帶屏快充移動電源方案兼容性
