首頁>方案中心>快速充電>≧30W多節升降壓PD快充移動電源方案

≧30W多節升降壓PD快充移動電源方案

芯片公司：易能（easepower）

發布時間：2018-05-28

方案介紹

≧30W多節升降壓PD快充移動電源方案基于移動電源SOC芯片EDP3010P，由芯片廠商易能微電子出品，EDP3010P是為 PD 移動電源設計的一顆電源管理 SOC 芯片，芯片應用無需增加額外的電路即可實現完整的 PD 移動電源功能；芯片可以支持 ABC /AAC 等多種形式接口支持 36W、45W、 65W 和 100W 輸出功率（可調）； 芯片內部集成了 PD2.0、QC2.0、QC3.0、 BC1.2 DCP, APPLE 2.4A 快充協議，PD2.0 支持 5V,9V,12V,15V,20V 全范圍電壓；還集成了充放電管理模塊，LED 指示模塊，電池均衡模塊，電池高低溫保護，電池過充和過放 保護，輸出過壓、欠壓、短路保護，電流過流保護，適配器欠壓/過壓保護及電流自適應等多重安全保護功 能；芯片支持升降壓控制功能。

應用范圍

◆ 多串 PD 快充移動電源

◆ 車充

◆ 適配器


特色

EDP3010P: 多串 PD/QC 單芯片快充移動電源方案.

用一顆芯片完成了 DC-DC 升降壓和快 充協議，方案集成度高，外圍原件少，熱效率非常優秀. 最低效率超過 90%. 元件溫度低于 70℃。采用三節電芯串聯，支持 APPLE 2.4A, PD2.0，QC2.0/3.0 輸入輸出雙向快充協議. PD 支持 36W,45W,65W 和 100W 的輸入輸出功率(軟件配置). 測試了市場上幾乎所有 PD 協議 設備，包括手機和筆記本等，兼容性幾乎做到 100%.具有完善的電池充放電管理，獨立的鋰電保護電路，支持過壓/欠壓，過流，反向電流，短 路,高低溫保護燈功能. 安全性高，可靠性好，生產簡單，是當前市面上唯一一款單芯片且完美 支持升降壓模式連續不跳變的 PD/QC 快充移動電源方案.


功能

? 支持 BC1.2DCP, PD2.0, QC2.0, QC3.0, APPLE 2.4A 快充協議, 兼容市面上幾乎所有相關協議手機和設備;

?  支持5V,9V,12V,15V, 20V完整的PD2.0協議

?  AABC 接口

?  三串電芯，支持電芯均衡

?  額定輸入功率 45W

? 額定輸出 45W 功率(功率可配置)

?  最低充放電效率高于 90%

? C 口雙向快充: 輸入時自動檢測插入，按鍵轉 輸出

? B 口和 C 口先插入的進行充電，后插入的無效

? C 口輸出對手機充電不反灌

? 插入任意一個口都支持快充，兩個及以上輸 出口都插入手機后退出快充，輸出電壓降到 5V；

? 輸入電流自適應

? 輸出電壓自適應

?  NTC 檢測

? 電量等級 4 個 LED 指示， 獨立的快充 指示 LED

?  電芯電壓 4.20V, 4.30V,4.35V,4.40V 可配置

? 4 個等級電量電壓點可配置

? 過流, 反向電流，過壓/欠壓，短路，高 低溫保護


成功案例

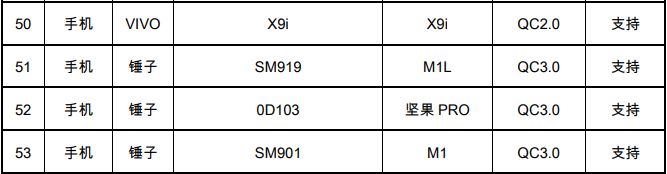

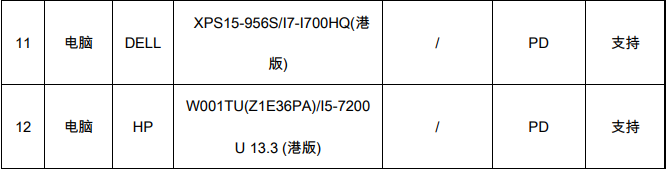

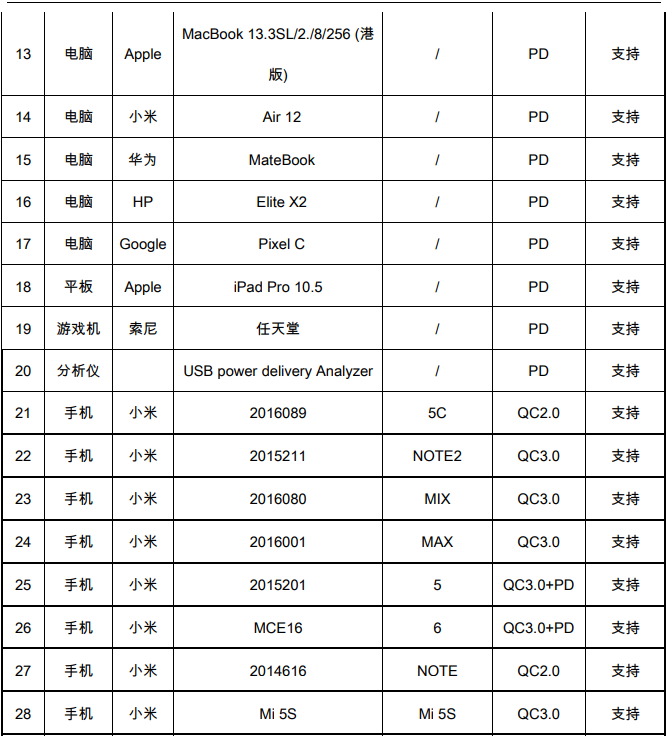

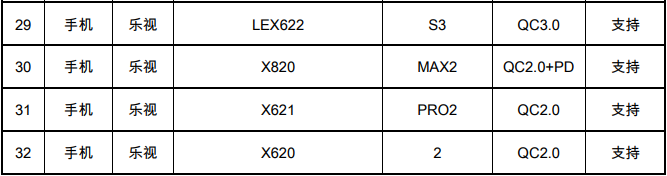

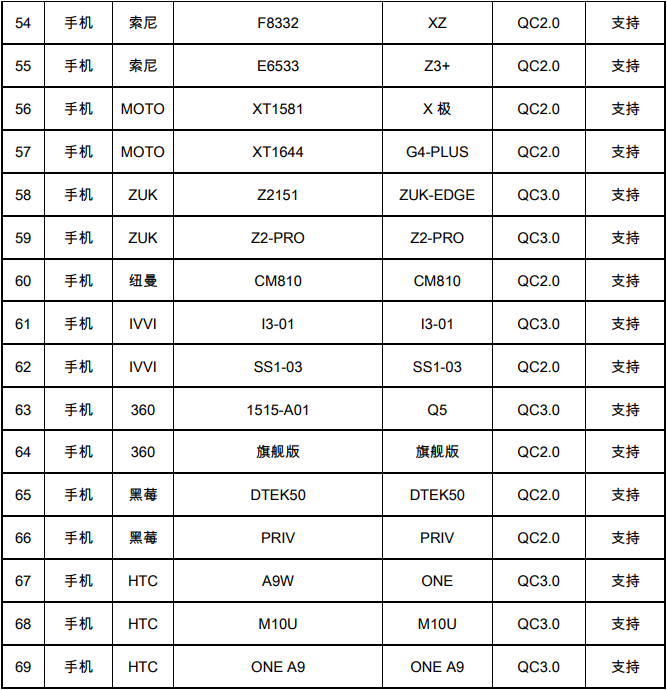

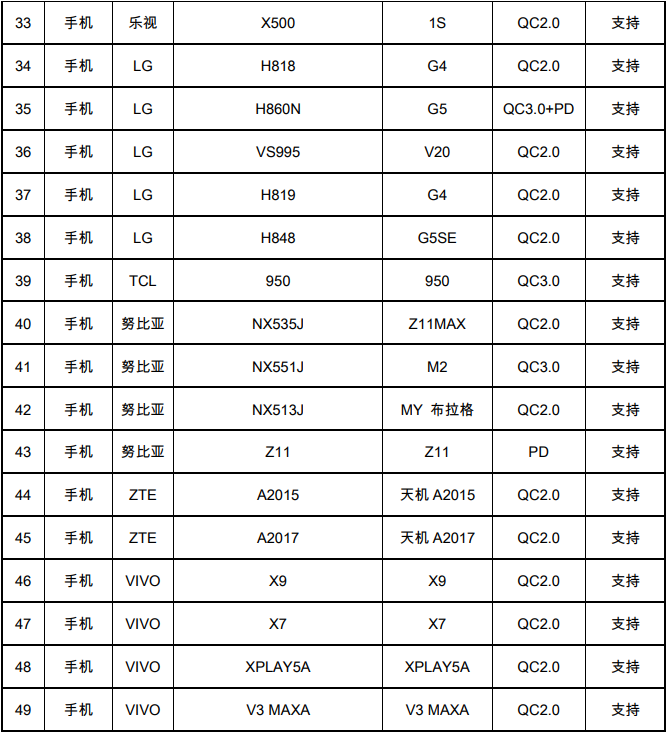

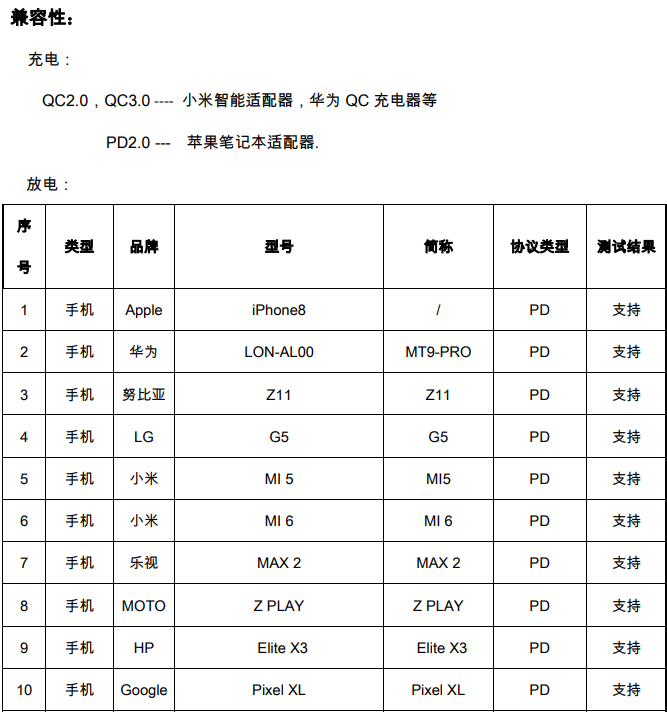

≧30W多節升降壓PD快充移動電源方案兼容性
