24W車載多功能雙A口手機快速充電器方案是由易能微電子科技有限公司提供的全協議快充芯片EDP3020來設計實現，

該方案大體優勢如下：

1、兼容性：幾乎支持全部手機快充協議，內部集成了 QC2.0/3.0、PE1.0、AFC、FCP、SCP、 VOOC、BC1.2 DCP、APPLE 2.4A 快充協議。

2、溫度低：室溫25°C情況下，MOS,電感表面溫度最高67°C，成品外殼溫度僅38°C。

3、安全性：插入任意一口時為快充，兩口同時插入時輸出電壓降到5v退出快充，起到保護功能；一顆固態電容，成本貴10倍，沒有爆炸風險；芯片耐壓值可以達到40v；芯片集成了輸出欠壓、短路保護、過流保護等多重安全保護功能。

4、應用范圍：范圍廣，12v~35v小車、貨車均可使用，排除高于35v異常電壓的的車輛。

5、量產價更低，利潤空間大：雙usb口由一顆芯片完成，降低成本（更多詳情請看下面表格）

6、方案可靠性：可靠性高，該方案由易能微電子科技有限公司授權提供，本方案經歷了7次的優化修改最終成形；該方案主芯片也是由易能授權提供，易能的可重構電源IC具有完全的自主知識產權，目前已經取得知識產權11項，實用新型專利7項；集成電路布圖設計2項；發明專利1項；計算機軟件著作權受理1項，榮獲了2014年度EET最佳電源芯片獎，2015年度EET、EDN、ESM最佳電源管理IC獎，2015年工信部“中國芯”最具潛質產品獎，公司還榮獲第四屆中國科技創新創業大賽信息行業第一名的榮譽稱號。

7、售后有保障：華強芯城提供產品質量服務，易能微電子科技有限公司唯一代理商中電提供技術支持。

本方案由芯片廠商易能微電子出品，支持過壓/欠壓，過流，短路等保護功能，安全性高，可靠性好，生產簡單，是市面上快充協議最全，兼容性最好一款高性價比的快充車充方案。

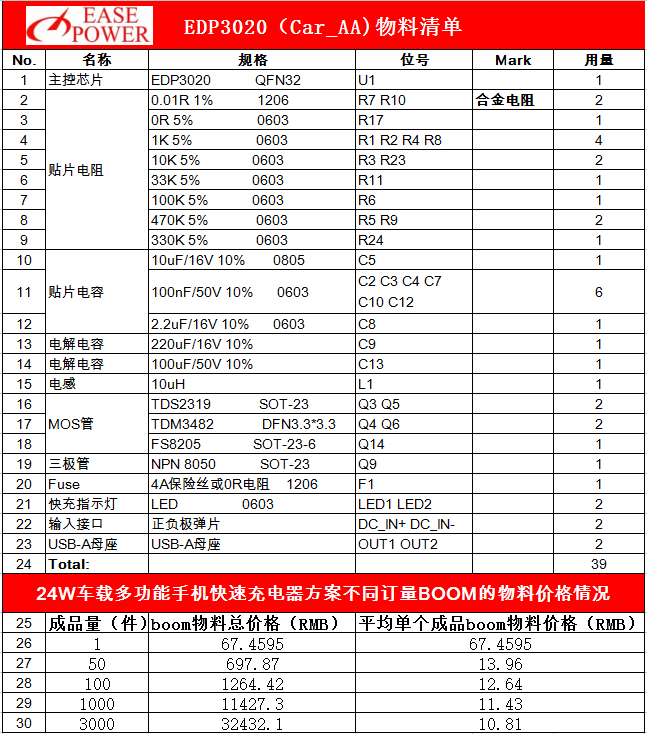

BOM物料清單：

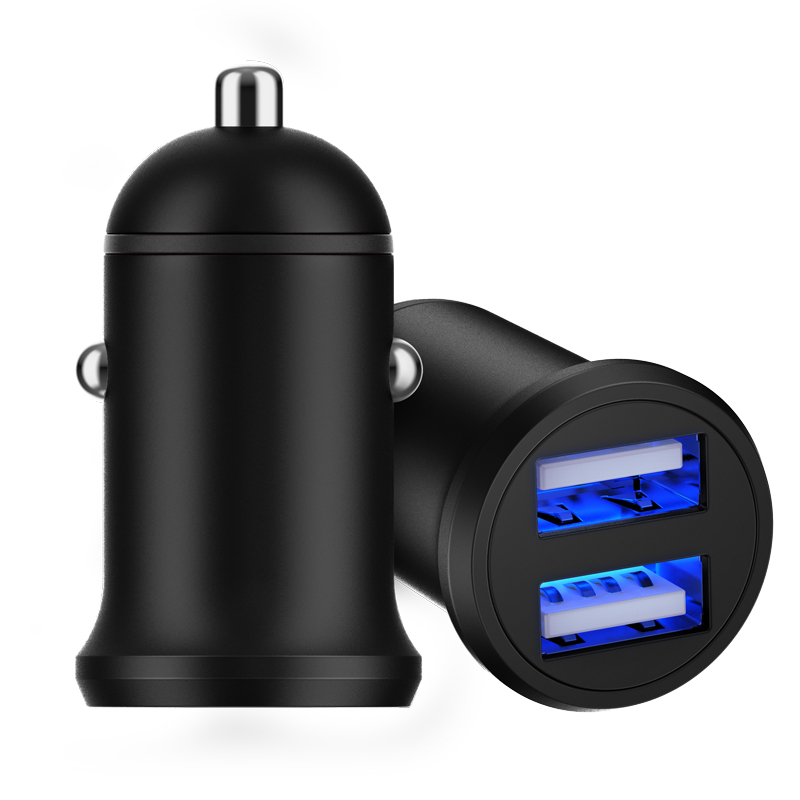

車載手機快速充電。

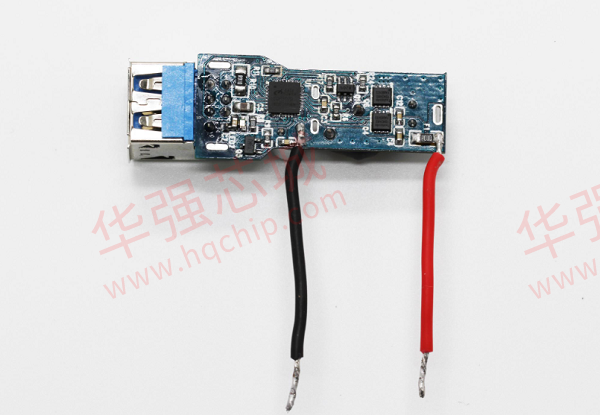

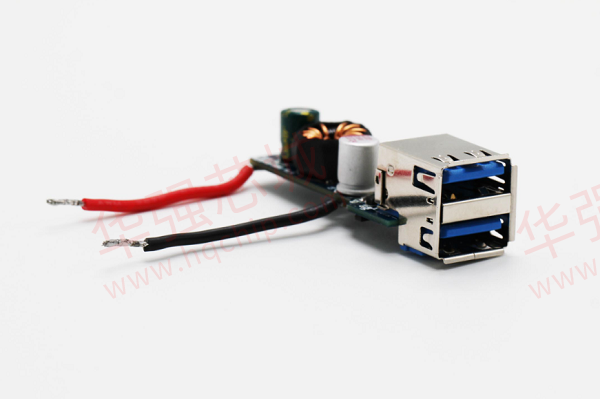

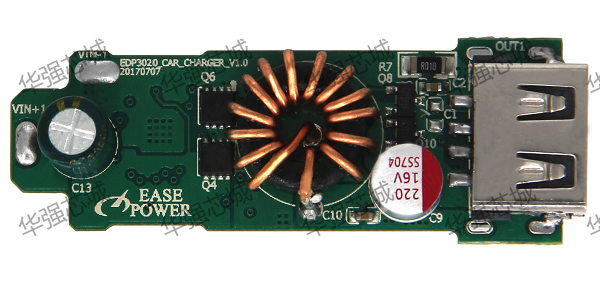

EDP3020兩路全兼容 QC/PE/AFC/FCP/SCP/VOOC 單芯片快充車充方案。

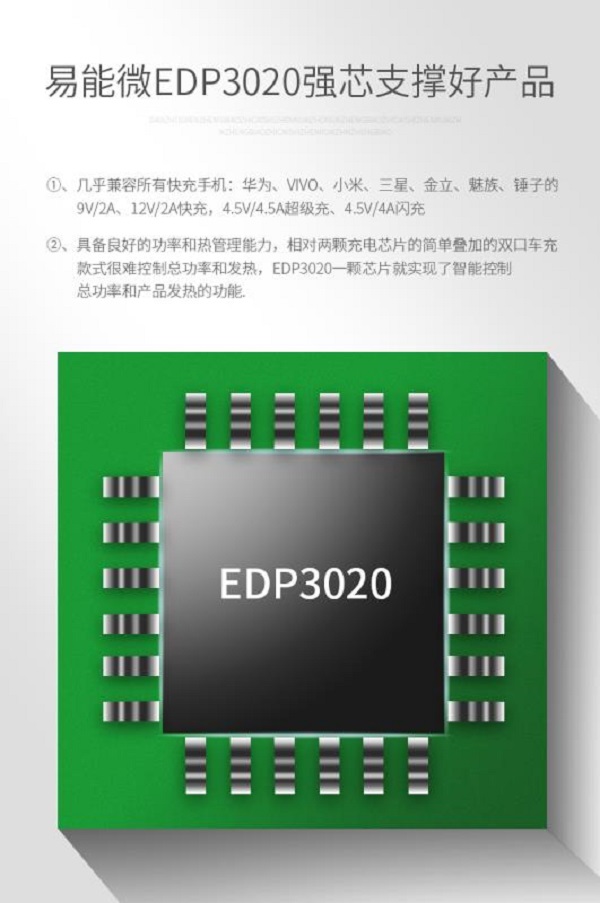

用一顆芯片完成了 DC-DC 降壓和快充協議，方案集成度高，外圍原件少，熱效率優秀。元件溫度低于 70℃。 支持 BC1.2 DCP/QC/PE/AFC/FCP/SCP/VOOC, Apple 2.4A全部的手機快充協議。輸出功率最高達24W，測試了市場上幾乎所有快充協議手機，兼容性幾乎做到 100%，支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠性好，生產簡單，是市面上快充協議最全，兼容性最好一款高性價比的快充車充方案。

      ? 支持 BC1.2 DCP, QC2.0, QC3.0, PE1.0, AFC, FCP, SCP, VOOC, APPLE 2.4A 快充 協議, 兼容市面上幾乎所有相關協議手機.

      ?  兩路 A 口輸出: 每路都支持快充.

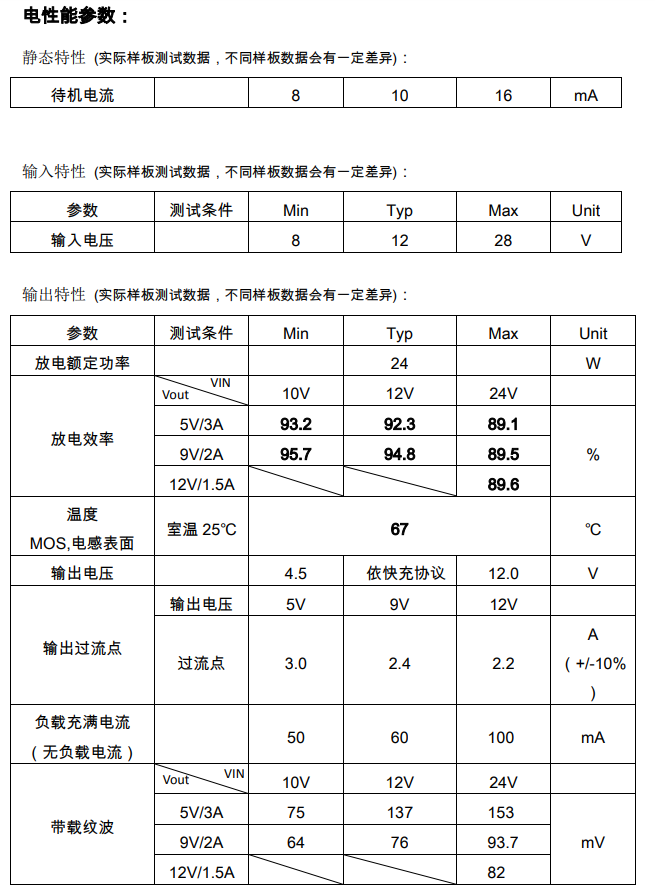

      ? 輸出功率達 24W

      ?  放電效率：大于 93%@5V/3A

      ?  輸出電壓自適應

      ? 上電 LED 指示

      ?  快充 LED 指示

      ? 插入任意一個 A 口輸出都支持快充，兩 個 A 都插入手機后退出快充，輸出電壓 降到 5V

      ?  過流，過壓/欠壓，短路保護

      ? 輸入電壓范圍: 8.0V~28V（耐壓 40V）

      ?  輸出電壓范圍：3.8V~12V

      ?  芯片耐壓 40V

Q&A：

Q1: 輸入輸出接口外殼是否可以接 GND？

A1: 不可以。因?yàn)槟承┙涌谶B接線負極是與外殼相連的，而我們的采樣電阻是需要接在GND與接口負極中間，若兩者相連則相當于采樣電阻短路了。

Q2:產品不支持手機快充？

A2: 手機不兼容快充可能是因?yàn)闆](méi)有購買到合適的充電線，若確實不兼容可以反饋給我們。
